絲桿升降機4臺聯動升降平臺方案

發布時間：2024/3/13 10:55:01 來源：海洋傳動

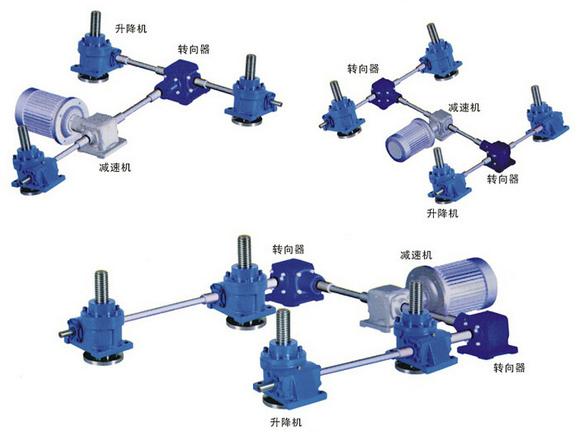

絲桿升降機4臺聯動升降平臺是絲桿聯動方案中常見的一種組合型式，通過聯軸器、連接桿、轉向器等部件將絲桿升降機與電機、減速機組合起來形成同時升降、同方向旋轉的工作平臺。絲桿升降機聯動平臺負載大、傳動效率高、定位精度高，使用安裝方便。蝸輪蝸桿傳動具有自鎖功能，加強了工作平臺的安全平穩運行。

絲桿升降機4臺聯動平臺通常的設計使用方案為T型、H型和U型。直先根據使用要求確定聯動平臺負載的大小、升降機行程、所需升降速度以及安裝平臺尺寸，按照升降機的選型方案選出升降機的具體型號，絲桿升降機在平臺上盡量對稱布置，使每臺升降機均勻受力。對于平臺尺寸較大的使用工況，當連桿較長時需要軸承座支撐。由于連桿的加工長度有限制（一般不超過3米），可適當增加升降機的臺數，使升降機能為平臺提供足夠的支撐點。

蝸輪絲桿升降機聯動平臺無論幾臺組合聯動，使用配件數量不同但都是采用一臺電機驅動，這樣才能保證整個平臺的同步性（由于電機轉速有誤差，多臺電機驅動無法保證同步穩定性)。選用電機時需考慮各傳動部件的效率，預留足夠的安全預留，確保驅動源的扭矩足以驅動各部件平穩工作。

絲桿升降機聯動平臺根據使用需要可加裝計算器、限位開關等部件使升降更精準。關于絲桿升降聯動平臺的更多使用方案歡迎咨詢海洋傳動，工程師會根據具體使用要求給出合理的選型設計方案。
